北理工團隊論文首次入選RFIC會議
發布日期：2025-06-22 供稿：集成電路與電子學院 攝影：集成電路與電子學院
編輯：李曉雨 審核：薛正輝 閱讀次數：
6月15日至17日，國際射頻集成電路研討會（Radio Frequency Integrated Circuits Symposium，RFIC）在美國舊金山召開。RFIC是射頻集成電路領域最高級別會議，是專注于展示射頻、毫米波集成電路最新研究成果的首要論壇。北京理工大學集成電路與電子學院孫厚軍團隊完成的論文入選RFIC，這也是北京理工大學首次在該會議上發表論文。團隊博士生應嘉之赴美參會，在會上作了Showcase展示和口頭報告，向國際微波/射頻/毫米波集成電路領域的同行展示了北京理工大學的最新研究成果，獲得熱烈反響。
在5G/6G通信及雷達領域的前沿應用中，相控陣技術正展現出巨大潛力。隨著大規模相控陣系統對芯片集成密度與性能指標的進階需求持續提升，功率分配/合成網絡正面臨來自物理尺寸優化、拓撲復雜度管控等多維度的技術挑戰。針對當前大規模相控陣集成分配網絡復雜難題，論文提出了一種低成本可擴展架構使得2N元相控陣可快速拓展至2N+2陣，同時該方案可極大降低芯片與PCB加工成本。

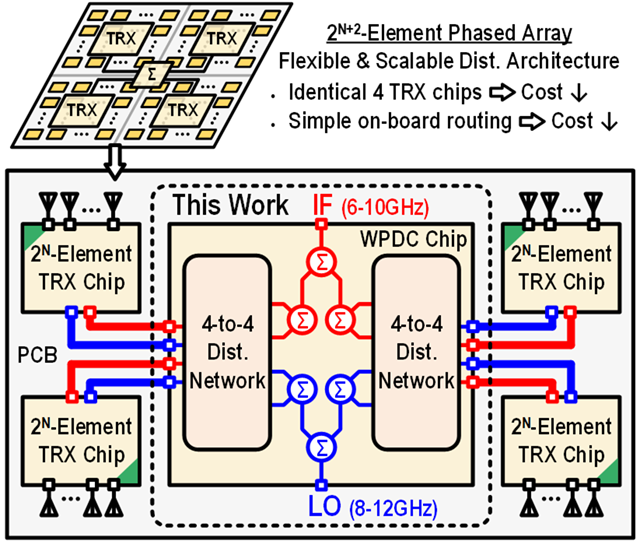

低成本可擴展功率分配網絡架構
電路實現層面，當前相控陣系統中普遍使用的威爾金森功分器面臨面積過大和帶寬受限的雙重挑戰。針對該難題，論文提出了多種新型拓撲結構，創新性提出了多階磁耦合自抵消技術，使得功分器在面積減小一半的同時可實現相對隔離帶寬近140%的拓展；電對稱屏蔽結構同時實現各路分支的高隔離度和高幅相一致性。

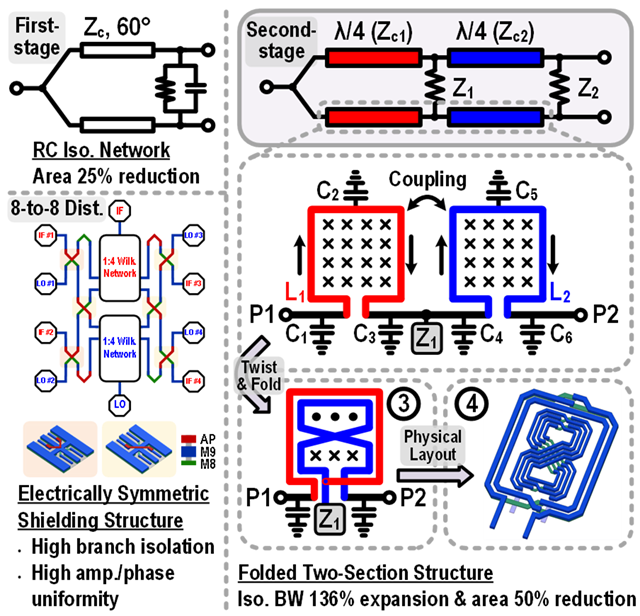

論文提出的電路結構
基于上述技術，北京理工大學團隊基于65nm CMOS工藝研制了一款功率分配/合成芯片，該芯片針對在C–X頻段下的中頻 （IF）/本振（LO）頻率實現了2分8路的功率分配網絡，核心面積僅 0.069/0.059 mm2，是目前國際上已知歸一化面積最小的功率分配網絡。測試結果顯示相對隔離帶寬為86.3%/82.4%， IF與LO各路串擾隔離度可達63dB，達到國際領先水平。這項研究成果展現出超緊湊尺寸和寬帶寬、高隔離度的特性，為大規模相控陣系統的設計提供了關鍵技術支撐，對相控陣系統尤其多波束相控陣的集成具有重要意義。

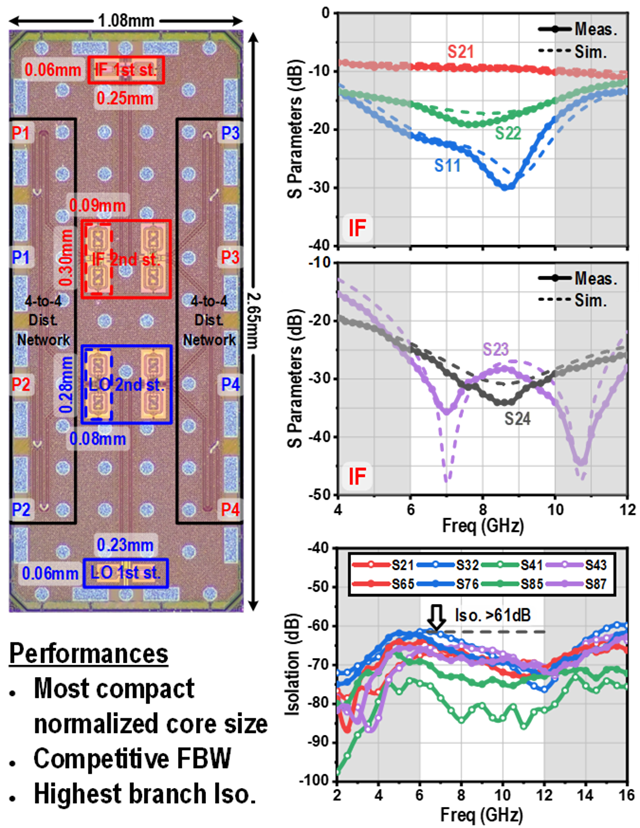

芯片照片與測試結果
該工作以“An Ultra-Compact and Broadband C–X-Band Wilkinson Power Divider/Combiner Using a Folded Two-Section Mechanism in 65-nm Bulk CMOS Technology”為題發表，第一作者為2022級博士生應嘉之，通訊作者為朱凱強博士后。
